Servizi di lavorazione CNC a 5 assi

Principio di Processo + Vantaggi

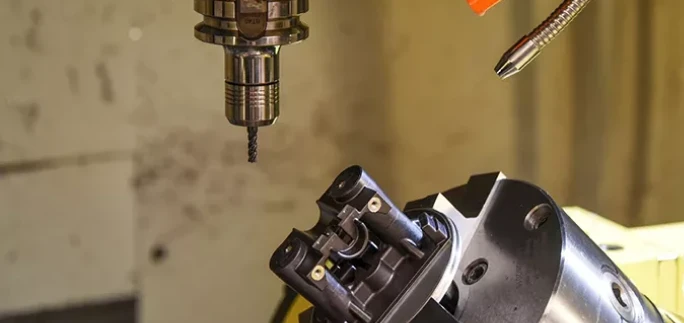

La lavorazione a 5 assi aggiunge due assi di rotazione al movimento standard X/Y/Z, permettendo all'utensile di taglio di avvicinarsi al pezzo praticamente da qualsiasi direzione in un unico setup. Poiché ogni caratteristica fa riferimento allo stesso datum, le tolleranze tra facce, fori e profili rimangono strette senza l'accumulo che deriva dal rifissare su più configurazioni. Undercut, angoli composti, tasche profonde e superfici curve complesse che richiederebbero quattro o più configurazioni a 3 assi vengono completati in un unico programma continuo — e la capacità dello strumento di mantenere un angolo di taglio ottimale attraverso la geometria curva produce una finitura superficiale migliore rispetto a quelle che possono ottenere approssimazioni a 3 assi.

Capacità di lavorazione lavorativa

Accuratezza della lavorazione lavorativa

Standard: ±0,01 mm | Precisione: ±0,005 mm
Dimensione massima del pezzo (5 assi)

Fino a 1.200 mm × 1.000 mm × 800 mm
Dimensione minima delle caratteristiche

0,5 mm (larghezza della fessura, diametro del diametro del diametro)
Assi

Simultaneo a 5 assi (rotazionale A/B/C + lineare X/Y/Z)
Finitura superficiale

Ra 0,4–1,6 μm come lavorato; Ra 0,2 μm con lucidatura
Tempi di consegna tipici

Prototipi: 5–10 giorni | Produzione: 15–35 giorni
MOQ

Nessun minimo — prototipi singoli fino alla produzione di massa
Materiali

52+ metalli e plastiche ingegneristiche

Fabbrica di fresatura CNC

Stabilito	2000
Numero di macchine	70+
Posizione	Zhongshan

Fabbrica di tornitura CNC

Stabilito	2000
Numero di macchine	30+
Posizione	Zhongshan

Fabbrica di pressofusione

Stabilito	2010
Numero di macchine	10+
Posizione	Zhongshan

Fabbrica di stampaggio ad iniezione

Stabilito	2008
Numero di macchine	20+
Posizione	Zhongshan

Fabbrica di forgiatura

Stabilito	2014
Numero di macchine	10+
Posizione	Zhongshan

Materiali meccanici

Supportiamo 5-assiServizi di lavorazione CNCdi oltre 52 metalli e plastiche ingegneristiche, offrendo scelte di materiali flessibili e affidabili per una produzione di componenti diversificata. Di seguito le nostre informazioni materiali:

Metalli e Leghe
Plastica

Metalli	Caratteristiche	Voti Comuni
Leghe di alluminio	Leggero, eccellente lavorabilità e superiore compatibilità con il trattamento delle superfici.	6061, 7075, 5052, 2024, 6082, 6063, 2011, 5083, MIC6.
Acciaio inox	Alta resistenza alla corrosione, resistenza eccezionale e stabilità a lungo termine.	303, 304, 316, 17-4PH, Duplex 2205
Acciaio al carbonio	Alta resistenza, lavorazione stabile ed eccellente efficienza dei costi.	1045 (45#), 1020, A36 (Q235), Q345.
Acciaio in lega	Resistente all'usura, alta resistenza alla fatica e proprietà meccaniche ottimizzate dopo il trattamento termico.	4140, 4340, D2, M2.
Ottone	Eccellente lavorabilità lavorativa, resistenza alla corrosione e alta precisione dimensionale.	C360, C260, C280.
Leghe di zinco	Eccellente fluidità, conveniente e ideale per componenti estetici di precisione.	Zamak 3 (Standard), Zamak 5 (Alta Resistenza), Zamak 2 (Resistente all'Usura),
Leghe di titanio	Alto rapporto resistenza/peso, superiore resistenza alla corrosione e leggero (alta difficoltà di lavorazione).	Ti-6Al-4V (Grado 5), Grado 2 (CP).
Inconel	Resistenza ad alte temperature, resistenza alla corrosione e resistenza alla fatica; progettato per componenti ad alta resistenza in ambienti estremi.	Inconel 718
Invar36	Coefficiente di espansione termica (CTE) estremamente basso a temperatura ambiente, eccellente stabilità dimensionale e buona duttilità. Mantiene dimensioni quasi costanti anche durante le fluttuazioni di temperatura.	Invar36

Quando scegliere i servizi di lavorazione CNC a 5 assi

I servizi di lavorazione CNC a 5 assi sono ideali per parti che presentano superfici complesse, molteplici angoli di lavorazione o caratteristiche situate su più lati. Permettendo all'utensile di taglio di avvicinarsi al pezzo da diverse direzioni, si possono completare più funzionalità in un unico setup.

Considera i servizi di lavorazione CNC a 5 assi quando i tuoi componenti necessitano:

Angoli composti e fori angolati
Undercut e caratteristiche difficili da raggiungere
Tasche profonde o contorni interni complessi
Superfici curve e libere
Tolleranze posizionali strette tra più facce
Meno configurazioni e minori errori legati ai dispositivi
Miglioramento della consistenza superficiale su profili complessi

I componenti tipici includono giranti, pale di turbina, supporti aerospaziali, parti per strumenti medici, giunti robotici, inserti per stampi e corpi valvole complessi.

Lavorazione CNC a 3 assi vs. 5 assi

Scegliere il metodo di lavorazione giusto aiuta a bilanciare complessità del pezzo, precisione, tempi di produzione e costi.

Confronto	Lavorazione CNC a 3 assi	Lavorazione CNC a 5 assi
Movimento dell'asse	X, Y e Z	X, Y e Z più due assi rotazionali
Geometria adatta	Parti semplici e a lati piatti	Parti complesse, curve e multi-angolo
Numero di configurazioni	Spesso richiede più configurazioni	Più funzionalità completate in un'unica configurazione
Capacità di undercut	Limitato	Adatto a molti undercut e caratteristiche angolate
Finitura superficiale	Adatto alle superfici standard	Migliore orientamento degli utensili per superfici curve
Applicazioni tipiche	Piatti, staffe e semplici alloggiamenti	Impulsori, pale, stampi e parti strutturali complesse

Per componenti semplici con caratteristiche facilmente accessibili, la lavorazione a 3 assi può offrire una soluzione più economica. Per parti complesse che richiedono relazioni strette tra superfici, fori e profili, la lavorazione a 5 assi può migliorare la precisione e ridurre il posizionamento ripetuto.

Industrie che utilizzano servizi di lavorazione CNC a 5 assi

La lavorazione a 5 assi è adatta a settori che richiedono geometrie complesse, tolleranze strette e una costanza dimensionale affidabile.

Aerospaziale

Utilizzato per staffe strutturali, componenti di turbina, parti del motore, componenti del sistema di alimentazione e parti leggere in alluminio o titanio.

Automobilistica

Adatto per componenti motori prototipi, parti di sospensione, componenti per prestazioni, alloggiamenti del cambio e attrezzature complesse.

Robotica e Automazione

Utilizzato per la produzione di giunti robotici, alloggiamenti di attuatori, componenti per effettori finali, staffe di montaggio e parti per sistemi di movimento di precisione.

Apparecchiature Mediche

Adatto a componenti di strumenti chirurgici, alloggiamenti per apparecchiature, prototipi di impianti e apparecchi di precisione che richiedono superfici lisce e dimensioni accurate.

Marine ed Energy

Utilizzato per giranti, eliche, componenti idraulici, corpi valvole e componenti resistenti alla corrosione con profili complessi.

Plastica	Caratteristiche	Voti Comuni
ABS	Alta resistenza, facile da lavorare e formatura stabile.	Prototipi, alloggiamenti estetici e parti di validazione funzionale.
PC (Policarbonato)	Trasparenza ottica, alta tenacità e resistenza agli urti.	Componenti trasparenti, coperture protettive e alloggiamenti per dime e accessori.
POM (Delrin/Acetal)	Basso coefficiente di attrito, alta resistenza all'usura e eccellente stabilità dimensionale.	Slider, ingranaggi, boccole e parti strutturali mobili.
PA (Nylon)	Alta tenacia, resistenza all'usura e resistenza al calore	Fissaggi, componenti portanti e parti di macchinari industriali.
SBIRCIA	Resistenza alle alte temperature, resistenza chimica superiore e prestazioni meccaniche estreme.	Ingegneria aerospaziale, medica e di precisione di alto livello.
PMMA (Acrilico)	Alta trasparenza e ottima chiarezza visiva.	Copriluce luminose, finestre e parti strutturali di qualità espositiva.
PVC / PTFE (Teflon)	Resistenza chimica/corrosione e proprietà superficiali antiaderenti (PTFE).	Guarnizioni, guarnizioni e componenti strutturali resistenti alla corrosione.

Scopri di più sul nostro materiale

Categorie di Prodotti Manifatturabili

Parti strutturali aerospaziali

Costole alari, staffe, accessori paratiae, componenti del sistema di carburante;

Inserti e stampi

Geometria complessiva delle cavità, inserti per stampi a iniezione;

Giranti e componenti turbine

Giranti della pompa, ruote del compressore, pale della turbina;

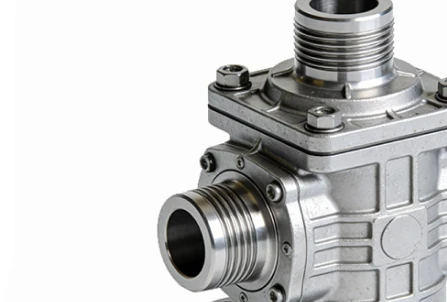

Ferramenta Marittima e Offshore

Corpi valvole complessi, corpi attuatori idraulici;

Tolleranza e controllo qualità

Abbiamo stabilito un sistema di gestione della qualità completo, con un team esperto che garantisce precisione e coerenza del prodotto durante tutto il processo.

Le nostre procedure di qualità includono: IQC (Controllo Qualità Entrante) → FAI (Ispezione del Primo Articolo) → Ispezione di campionamento in processo → OQC (Controllo Qualità Uscinte). Ogni passaggio aderisce a standard rigorosi, garantendo processi stabili e dimensioni coerenti.

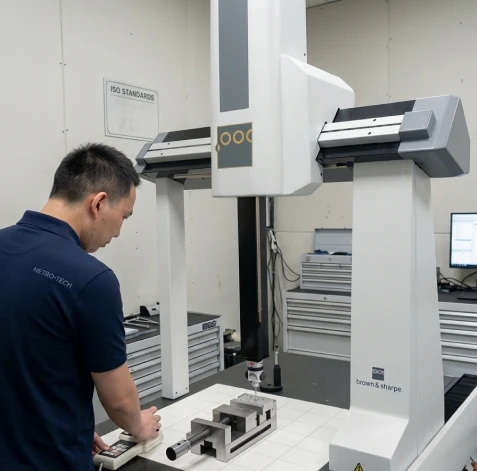

Dotati di CMM, proiettori, calibri, tester di durezza e altri strumenti di ispezione, forniamo report CMM, report dimensionali e registri completi di ispezione, mantenendo tolleranze entro ±0,005–0,01 mm.

Supportiamo criteri di accettazione personalizzati e piani di ispezione su misura per le esigenze del cliente, garantendo piena tracciabilità e una garanzia di qualità affidabile dalla progettazione alla consegna.

Processo di Cooperazione e Lavorazione

1. Presentazione del disegno

Carica file 2D e 3D, specifica materiale, requisiti GD&T, finitura superficiale e quantità. Fai il preventivo entro 24–48 ore.

2. Revisione DFM

Taglio simultaneo a 5 assi su tutte le superfici complesse. Sondaggio in corso delle dimensioni critiche a intervalli definiti.

3. Programmazione CAM

ULL a 5 assi programmato e verificato tramite simulazione. Rivestimenti progettati per minimizzare il numero di setup. Configurazione del primo articolo confermata prima della batch run.

4. Lavorazione a 5 assi

Taglio simultaneo a 5 assi su tutte le superfici complesse. Sondaggio in corso delle dimensioni critiche a intervalli definiti.

5. Operazioni secondarie

Affilatura per incastri di cuscinetto ad alta precisione, filettatura/filettatura, sbavatura di tutte le caratteristiche.

6. Trattamento delle superfici

Passivazione, placcatura, anodizzazione, dacromet o altra finitura specificata applicata. Dimensioni critiche ricontrollate dopo il trattamento.

7. Ispezione finale e consegna

Ispezione completa del CMM, rapporto dimensionale rilasciato. Imballaggi protettivi contro la corrosione; Spedito DHL/FedEx/trasporto secondo i tuoi termini.

Domande frequenti

Quando dovrei usare la lavorazione a 5 assi invece di quella a 3 assi?

Usa la lavorazione CNC a 5 assi quando il tuo pezzo presenta caratteristiche su più facce con requisiti stretti di posizione reale tra di esse, quando la geometria include undercuts o angoli composti inaccessibili da una direzione fissa, o quando è necessario ridurre il numero di impianti per raggiungere tolleranze o tempi di consegna. Per le parti prismatiche semplici, il 3 assi è più veloce ed economico.
Offrite una 5-assi simultanea o solo 3+2 posizionale?

Sosteniamo entrambi. A 5 assi simultanei (l'asse dell'utensile cambia continuamente durante il taglio) per superfici curve complesse come giranti e pale di turbina. 3+2 posizionale (parte riposizionata tra un taglio e l'altro) per parti con caratteristiche multifaccia dove il movimento continuo non è necessario. L'approccio corretto viene confermato durante la revisione del DFM.
Qual è il tempo di consegna del prototipo per i pezzi a 5 assi?

Tipicamente 5–10 giorni lavorativi per parti complesse a 5 assi, a seconda della geometria e del materiale. Parti più semplici possono qualificarsi per prototipazione express di 3–5 giorni. Conferma al momento del preventivo.
Si possono lavorare materiali difficili come Inconel o titanio?

Sì. Il titanio (Grado 2, Ti-6Al-4V) e l'Inconel (625, 718) sono materiali comuni nel nostro lavoro a 5 assi. Questi richiedono strategie di taglio lento, liquido refrigerante ad alta pressione e strumenti specifici — tutto considerato nel nostro processo di preventivo e programmazione.
Quali formati di file accettate?

Modelli 3D: STEP, IGS, X_T, SolidWorks, CATIA, Pro/E. Disegni 2D: PDF, DWG, DXF. STEP è preferito per il CAM a 5 assi — preserva la geometria in modo più affidabile per superfici complesse. Niente disegno? Invia un campione o un riferimento alle dimensioni e ti assisteremo.
Quali sono le tue condizioni di pagamento?

Ordini sotto i 1.000 dollari: 100% anticipati. Ordini $1.000+: 50% di deposito, 50% di saldo prima della spedizione. Termini flessibili per relazioni di produzione a lungo termine.
Puoi firmare un NDA?

Sì — standard per i clienti con requisiti di proprietà intellettuale o di riservatezza progettuale.
E se non ho i disegni completi?

Offriamo supporto per reverse engineering e ODM. Fornisci un campione fisico, foto o dimensioni chiave — i nostri ingegneri svilupperanno un disegno manufacturabile per la tua approvazione prima dell'inizio della produzione.
